2D-САПР · электрические схемы · комплект КД

Чертёж, который
собирается сам

Проектировщик описывает шкаф словами — программа подбирает донора из библиотеки и выдаёт черновой комплект конструкторской документации. Дальше вы правите его в привычном редакторе: слои, блоки, привязки, размеры по ГОСТ.

Посмотреть результат Оставить заявку
37 листов Э3
за один прогон генерации
90 чертежей
из реальной библиотеки открываются без потерь
4 ошибки КД
нашла сверка там, где их не видели

Где уходит время

Комплект собирается вручную

Похожий шкаф уже проектировали, но перенести его в новый заказ — значит вычистить чужой объект, подписи, логотипы и перенумеровать клеммы.

Расхождения всплывают поздно

Э3, Э5 и перечни живут отдельно. Несовпадение в номере клеммы обнаруживается на монтаже, а не на вычитке.

Цена рабочего места

Лицензия на тяжёлую САПР стоит как месяц работы инженера, а используется процентов на двадцать.

Возможности

Три инструмента в одной программе

Черчение как в AutoCAD

Лента, слои, примитивы (линия, полилиния, дуга, эллипс, сплайн, текст), обрезка, перемещение, поворот, копирование, блоки, группы, объектная привязка. Переучиваться не нужно.

Размеры по ГОСТ

Линейные, диаметр, радиус, выноски — и чтение, и запись в DXF. На сборочном 1034 распознались все 172 размера.

DWG и DXF без потерь

Открытие и сохранение .dwg/.dxf с сохранением масштаба и координат. Файл возвращается в общий обмен таким же, каким пришёл.

Генерация комплекта

«Собери комплект на шкаф 8 AI, 4 DI, 6 DO» — программа подбирает донора, раскладывает клеммник, проставляет теги приборов и перекрёстные ссылки «лист N» в обе стороны.

Сверка документов

Э3 ↔ Э5 ↔ ПЭ3/ПЭ4: счёт клемм, аномалии нумерации, наличие прибора. Расхождения показываются списком с переходом на лист.

Чистота заимствования

При переносе данных донора объект, организация, фамилии, подписи и логотип затираются полностью — в новом комплекте не остаётся чужих следов.

Результат

Перечень ПЭ3: до и после

Слева — исходный лист донора. Справа — тот же лист после переноса в новый заказ. Потяните ползунок.

Перечень ПЭ3 после обработки

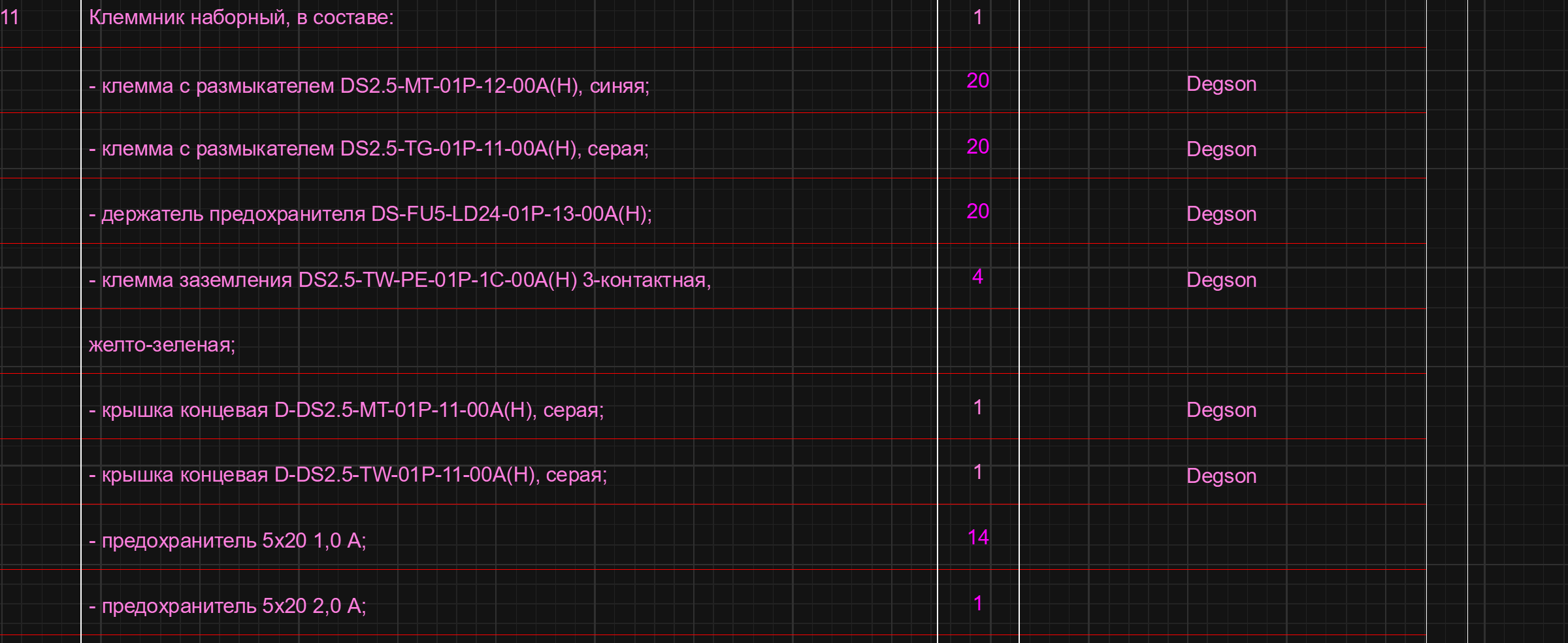

Перечень ПЭ3 до обработки
ДоПосле
269из 317 блоков сошлись точно при сверке библиотеки
4расхождения — и все четыре оказались реальными ошибками КД
0ложных срабатываний на десяти комплектах

Как работает

Четыре шага

  1. 1

    Описание шкафа

    Номер комплекта или состав каналов обычным русским текстом.

  2. 2

    Подбор донора

    Программа выбирает похожий комплект из библиотеки — без обращения к внешним сервисам.

  3. 3

    Сборка комплекта

    Листы питания, CPU, клеммника и модулей AI/DI/DO с реальными тегами и резервом.

  4. 4

    Правка и сверка

    Открываете на холсте, доводите руками, жмёте «Сверка» — программа показывает расхождения.

Контакты

Посмотреть на своих чертежах

Оставьте контакты — покажем программу на ваших файлах и ответим, что она сможет сделать с вашим типом комплектов.

Достаточно одного способа связи — телефона или почты.
